Home » Produtos » WF Telhas e Perfis » Rufos e Acabamentos

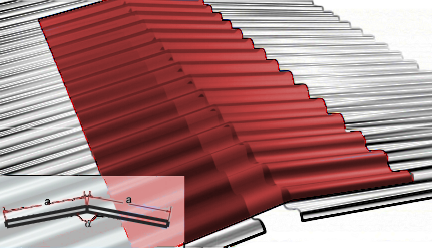

Cumeeira no Perfil da Telha
Modelo da Telha Dimensões (mm) Ângulo (º)
A Comprimento (Útil) α
Ondulada 17 300 980 ≥ 160
Trapézio 25 300 1020 ≥ 160
Trapézio 35 300 1050 ≥ 160
Trapézio 40/980 300 980 ≥ 165
Trapézio 40/1020 300 1020 ≥ 165
Trapézio 100 300 950 ≥ 165

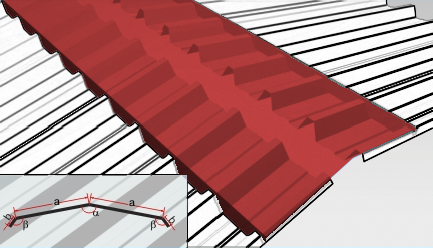

Cumeeira Lisa Dentada
Modelo da Telha Dimensões (mm) Ângulo (º)
A B Comprimento Comprimento (Útil) α β
Trapézio 25 275 25 1200 1020 Conforme Projeto 115
Trapézio 35 265 35 1200 1050 Conforme Projeto 115
Trapézio 40/980 260 40 1200 980 Conforme Projeto 115
Trapézio 40/1020 260 40 1200 1020 Conforme Projeto 115
Trapézio 100 200 100 1200 950 Conforme Projeto 115

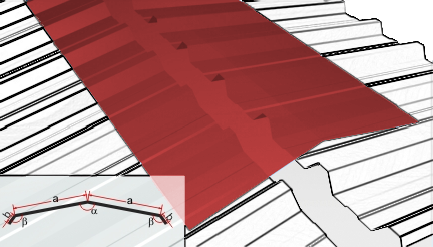

Cumeeira Lisa
Modelo da Telha Dimensões (mm) Ângulo (º)
A B Comprimento α β
Ondulada 17 280 20 até 6000 Conforme Projeto 165
Trapézio 25 280 20 até 6000 Conforme Projeto 165
Trapézio 35 280 20 até 6000 Conforme Projeto 165
Trapézio 40/980 280 20 até 6000 Conforme Projeto 165
Trapézio 40/1020 280 20 até 6000 Conforme Projeto 165
Trapézio 100 280 20 até 6000 Conforme Projeto 165

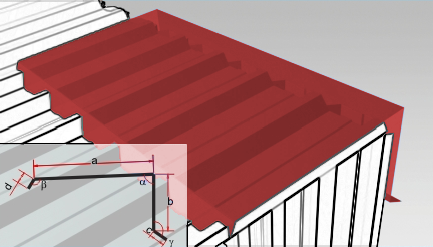

Cumeeira Shed Dentada
Modelo da Telha Dimensões (mm) Ângulo (º)
A B C D Comprimento Comprimento (útil) α β Ƴ
Trapézio 25 375 180 20 25 1200 1020 Conforme Projeto 135 115
Trapézio 35 365 180 20 35 1200 1050 Conforme Projeto 135 115
Trapézio 40/980 360 180 20 40 1200 980 Conforme Projeto 135 115
Trapézio 40/1020 360 180 20 40 1200 1020 Conforme Projeto 135 115
Trapézio 100 300 180 20 100 1200 950 Conforme Projeto 135 115

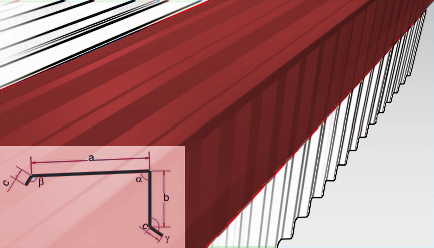

Cumeeira Shed Lisa
Modelo da Telha Dimensões (mm) Ângulo (º)
A B C Comprimento α β Ƴ
Ondulada 17 380 180 20 até 6000 Conforme Projeto 165 135
Trapézio 25 380 180 20 até 6000 Conforme Projeto 165 135
Trapézio 35 380 180 20 até 6000 Conforme Projeto 165 135
Trapézio 40/980 380 180 20 até 6000 Conforme Projeto 165 135
Trapézio 40/1020 380 180 20 até 6000 Conforme Projeto 165 135
Trapézio 100 380 180 20 até 6000 Conforme Projeto 165 135

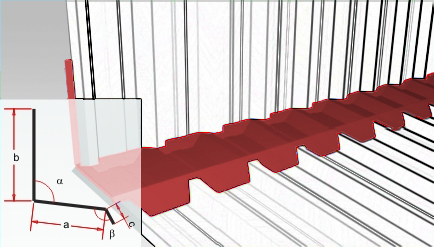

Rufo de Topo Dentado
Modelo da Telha Dimensões (mm) Ângulo (º)
A B C Comprimento Comprimento (útil) α β
Trapézio 25 275 200 25 1200 1020 Conforme Projeto 115
Trapézio 35 265 200 35 1200 1050 Conforme Projeto 115
Trapézio 40/980 260 200 40 1200 980 Conforme Projeto 115
Trapézio 40/1020 260 200 40 1200 1020 Conforme Projeto 115
Trapézio 100 200 200 100 1200 950 Conforme Projeto 115

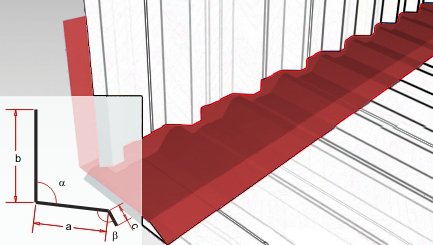

Rufo de Topo Liso
Modelo da Telha Dimensões (mm) Ângulo (º)
A B C Comprimento α β
Ondulada 17 200 180 20 até 6000 Conforme Projeto 165
Trapézio 25 200 180 20 até 6000 Conforme Projeto 165
Trapézio 35 200 180 20 até 6000 Conforme Projeto 165
Trapézio 40/980 200 180 20 até 6000 Conforme Projeto 165
Trapézio 40/1020 200 180 20 até 6000 Conforme Projeto 165
Trapézio 100 200 180 20 até 6000 Conforme Projeto 165

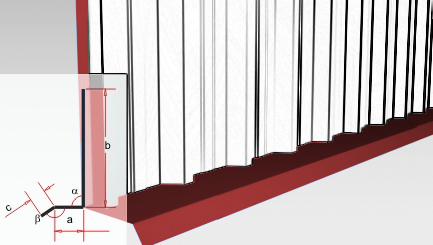

Rufo Pingadeira
Modelo da Telha Dimensões (mm) Ângulo (º)
A B C Comprimento α β
Ondulada 17 20 160 20 até 6000 93 135
Trapézio 25 30 150 20 até 6000 93 135
Trapézio 35 40 140 20 até 6000 93 135
Trapézio 40/980 45 135 20 até 6000 93 135
Trapézio 40/1020 45 135 20 até 6000 93 135
Trapézio 100 105 125 20 até 6000 93 135


Rufo Pingadeira p/ Calha
Dimensões (mm) Ângulo (º)
A B C Comprimento α β
160 220 20 até 6000 Conforme Projeto 135

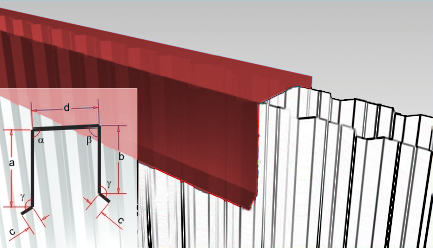

Rufo Chapéu Liso
Dimensões (mm) Ângulo (º)
A B C D Comprimento α β Ƴ
180 150 20 Conforme Projeto até 6000 85 95 135

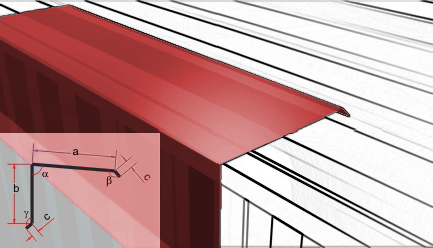

Rufo Lateral Superior
Dimensões (mm) Ângulo (º)
A B C Comprimento α β Ƴ
210 150 20 até 6000 90 165 135

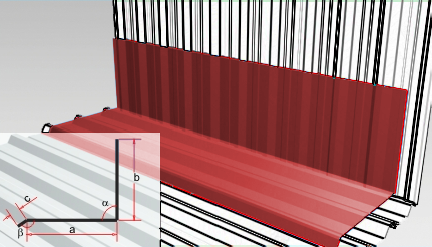

Rufo Lateral Inferior
Dimensões (mm) Ângulo (º)
A B C Comprimento α β
200 180 20 até 6000 90 165

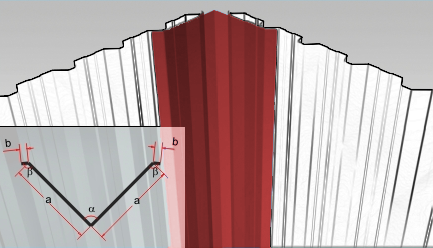

Canto Interno Liso
Dimensões (mm) Ângulo (º)
A B Comprimento α β
180 20 até 6000 90 165

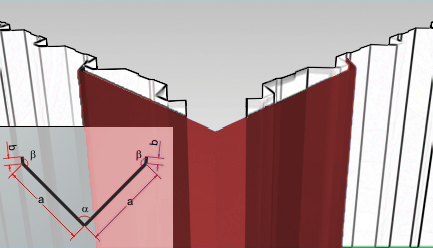

Canto Externo Liso
Dimensões (mm) Ângulo (º)
A B Comprimento α β
180 20 até 6000 90 165

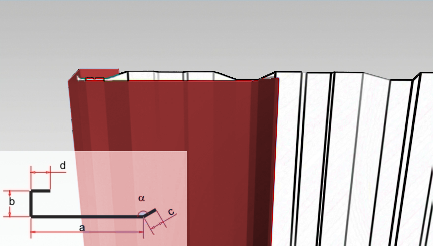

Requadro Lateral
Modelo da Telha Dimensões (mm) Ângulo (º)
A B C D Comprimento α
Ondulada 17 180 19 20 21 até 6000 165
Trapézio 25 180 27 20 23 até 6000 165
Trapézio 35 180 37 20 33 até 6000 165
Trapézio 40/980 180 42 20 38 até 6000 165
Trapézio 40/1020 180 42 20 38 até 6000 165
Trapézio 100 180 102 20 98 até 6000 165

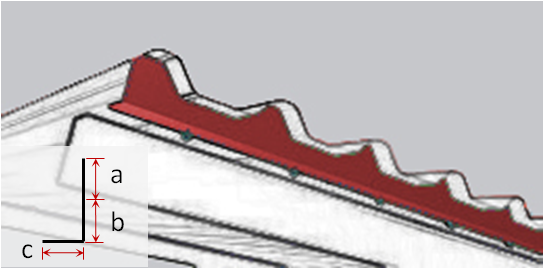

Rufo Frontal de Acabamento
Modelo da Telha Dimensões (mm)
A B C Comprimento
Ondulada 17 17 30 50 1200
Trapézio 25 25 30 50 1200
Trapézio 35 35 30 50 1200
Trapézio 40 40 30 50 1200
Trapézio 100 100 30 50 1200
* Medida B baseada no EPS/PU de 30 mm, podendo variar conforme a espessura do preenchimento (30/40/50 mm)


Arremate Superior Dentado
Modelo da Telha Dimensões (mm)
A B C D Comprimento
Ondulada 17 20 50 200 25 1000
Trapézio 25 20 60 200 35 1000
Trapézio 35 20 70 200 45 1000
Trapézio 40 20 75 200 55 1000
* Medida B baseada no EPS/PU de 30 mm, podendo variar conforme a espessura do preenchimento (30/40/50 mm)
